COORDINATOMETRI, TIPOLOGIE ED USO

Il coordinatometro è un regolo con assi graduati orizzontali e verticali realizzato su supporto opaco, cartoncino, oppure trasparente, su lucidi.

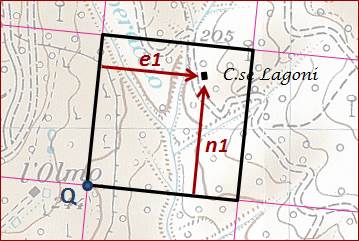

Questo strumento viene impiegato per determinare in modo preciso le coordinate di un punto all’interno del quadrato del reticolo cartografico.

Ogni coordinatometro è realizzato per una scala ben precisa e questa deve corrispondere alla scala della carta su cui verrà usato.

Le tipologie principali di coordinatometri sono quattro:

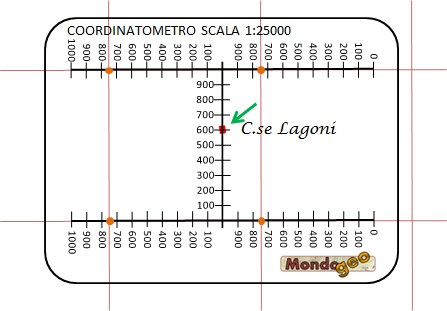

Primo tipo di coordinatometro, ad «H» rovesciata

• Adatto solo per supporti trasparenti.


• Permette la lettura anche in prossimità dei bordi della carta.


• Preciso, i lati orizzontali si sovrappongono al reticolo garantendo il parallelismo.


• La scala verticale copre il punto da rilevare rendendone più difficoltosa l’identificazione.



Si usa sovrapponendo l’asse verticale al punto da rilevare mantenendo gli assi orizzontali sovrapposti alle linee del reticolo.

Latitudine Nord: 600 m
Si legge dove l’asse verticale dove si sovrappone al punto da rilevare.

Longitudine Est: 750 m
Si legge dove gli assi orizzontali incrociano le righe verticali del reticolo.

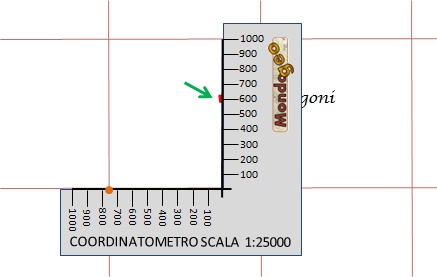

Secondo tipo di coordinatometro

• Adatto sia per supporti trasparenti che per cartoncino opaco.


• Non permette la lettura in prossimità del bordo carta.


• Abbastanza preciso, il lato orizzontale si sovrappone alla linea di reticolo.


• La scala verticale copre il punto da rilevare rendendone più difficoltosa l’identificazione.



Si usa sovrapponendo l’asse verticale al punto da rilevare mantenendo l'asse orizzontale sovrapposto alla linea del reticolo.

Latitudine Nord: 600 m
Si legge dove l’asse verticale dove si sovrappone al punto da rilevare.

Longitudine Est: 750 m
Si legge dove l'asse orizzontale incrocia la riga verticale del reticolo.

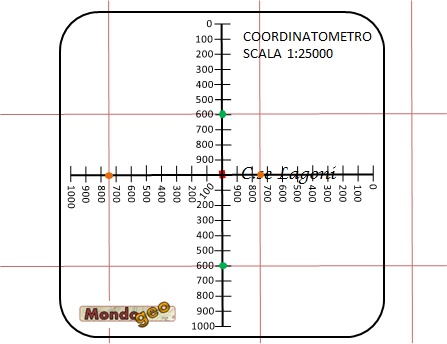

Terzo tipo di coordinatometro, a "croce"

• Adatto solo per supporti trasparenti.


• Permette la lettura anche in prossimità dei bordi della carta.


• Impreciso, nessuna sovrapposizione per mantenere gli assi paralleli al reticolo.


• Intuitivo, il punto da rilevare va collimato al centro della croce.



Si usa collimando il punto al centro della croce mantenendo gli assi paralleli al reticolo.

Latitudine Nord: 600 m
Si legge dove l’asse verticale incrocia le righe orizzontali del reticolo.

Longitudine Est: 750 m
Si legge dove l'asse orizzontale del coordinatometro incrocia le righe verticali del reticolo.

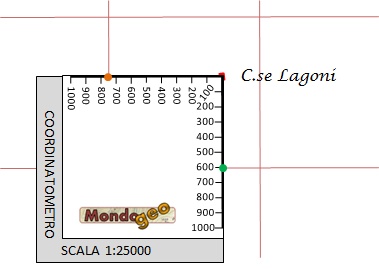

Quarto tipo di coordinatometro

• Adatto sia per supporti trasparenti che per cartoncino opaco.


• Non permette la lettura in prossimità del bordo carta.


• Impreciso, nessuna sovrapposizione per mantenere gli assi paralleli al reticolo.


• Intuitivo, il punto da rilevare si collima con il vertice in alto e destra.



Si usa collimando il punto da rilevare con il vertice in alto a destra del coordinatometro mantenendo sempre gli assi paralleli alle linee del reticolo.

Latitudine Nord: 600 m
Si legge dove l’asse verticale incrocia la riga orizzontale del reticolo.

Longitudine Est: 750 m
Si legge dove l'asse orizzontale del coordinatometro incrocia la riga verticale del reticolo.

Adesso facciamo un po' d'esercizi per verificare quanto visto.
